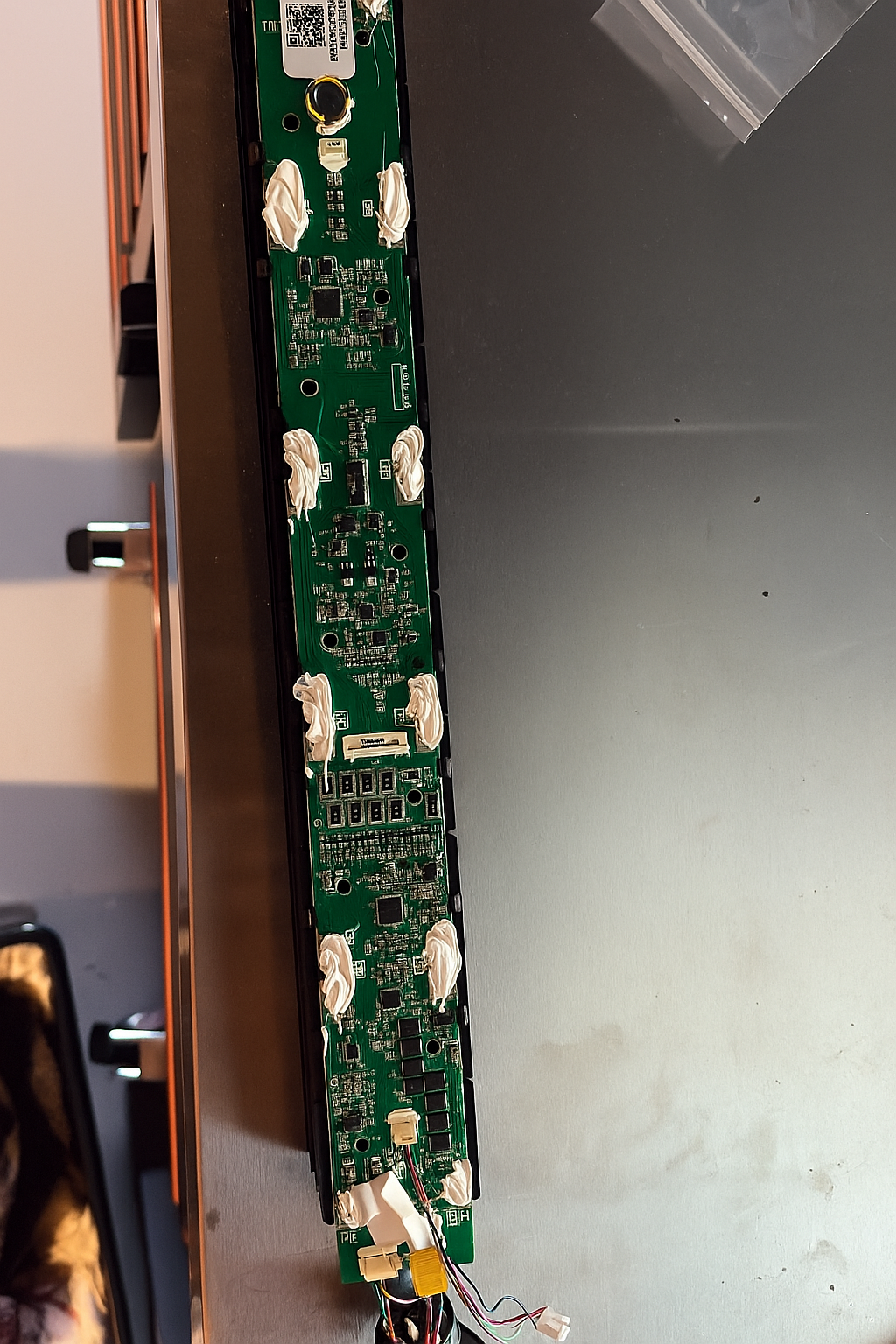

Op de print in een Cowboy-accu zitten zeven blokken: de microcontroller met de BMS-logica, meetcircuits voor spanning en stroom, MOSFET's die de accu afschakelen bij een fout, passieve componenten zoals condensatoren en spoelen, een aan/uit-schakelaar, een resetknop en de connectoren naar de cellen en de fiets. In de praktijk vallen vooral de MOSFET's, de DC-DC-converter voor het achterlicht en de zekeringen uit. Hieronder loop je ze een voor een langs.
Belangrijkste componenten
1. Microcontroller en communicatiechip
Centraal op de print zit een microcontroller, een vierkante chip met pootjes aan vier kanten (QFP). Die is verantwoordelijk voor de logica van het BMS. Hij stuurt onder andere het laadcircuit aan, leest sensoren uit en praat via een datalijn met de fiets.
2. Spannings- en stroommeetcircuits
Verschillende kleine SMD-opamps en weerstandsnetwerken meten de spanning van iedere celgroep. Shuntweerstanden en meet-IC’s zorgen voor nauwkeurige stroommetingen.
3. MOSFET’s voor schakel- en beveiligingsfuncties
Op de print zitten MOSFET-transistoren: platte componenten met meerdere pootjes in een rij. Ze werken als elektronische schakelaars om de accu los te koppelen bij foutcondities, zoals overbelasting of kortsluiting.
4. Passieve componenten (weerstanden, condensatoren, spoelen)
- Weerstanden regelen signaal- en stroomniveaus.
- Condensatoren (onder andere een elektrolytische condensator) filteren spanningspieken en stabiliseren de voeding.
- Spoelen worden gebruikt in DC-DC-converters die de spanning omzetten voor de elektronica of de LED-driver van het achterlicht.
5. Aan/uit-schakelaar
Op de BMS zit een fysieke schuifschakelaar waarmee het hele accupack aan of uit gezet kan worden. Dit is handig bij onderhoud of langdurige opslag. Hij zit op de print binnenin en is alleen bereikbaar als de accu open is, dus voor de werkplaats.
6. Resetknop
De kleine tact-switch op de print kan gebruikt worden om de BMS te resetten, bijvoorbeeld na een diepe ontlading waarbij de accu lijkt ‘dood’ te zijn. Door deze te activeren kan de elektronica opnieuw opstarten.
7. Connectoren
Kunststof connectoren verbinden de print met de celgroepen, de laadpoort en de fiets, voor data en stroom.

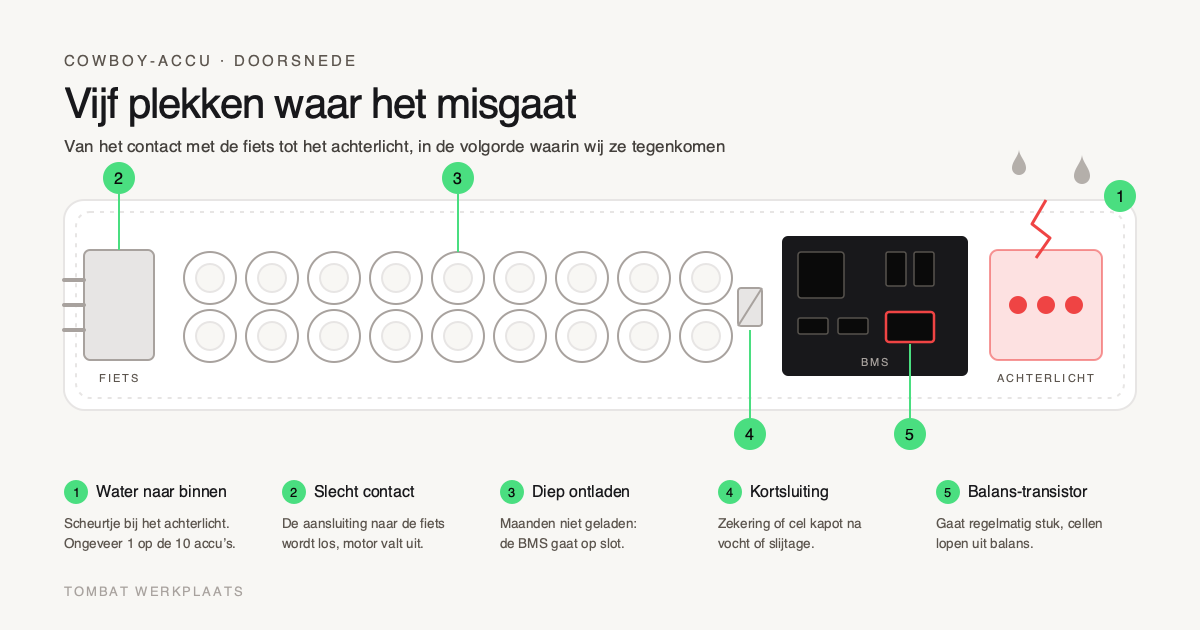

Bekende probleemcomponenten
In praktijk vallen vaak dezelfde onderdelen uit:
- MOSFET’s kunnen doorbranden bij kortsluiting of overbelasting.
- Condensatoren en spoelen in de DC-DC-converter voor de LED-module kunnen defect raken, vooral door oververhitting.
- Zekeringen (soms SMD-resetbare varianten) kunnen onderbreken bij te hoge stroom.
- Balans-transistor in het balanceercircuit gaat regelmatig stuk; de accu verliest dan sneller capaciteit.
- Resetknop kan mechanisch falen door slijtage, al komt dit minder vaak voor.
Functie van de schakelaars en knoppen
- Aan/uit-schakelaar: schakelt de accu volledig spanningsloos, zodat er geen verbinding meer is met de fiets of laadpoort.
- Resetknop: zet de microcontroller opnieuw aan na een foutstatus, bijvoorbeeld na diepontlading.
- Andere knoppen op de print worden soms gebruikt in de fabriek voor programmeren of testen, maar hebben geen functie voor de eindgebruiker.
Cowboy-accu laten repareren
Bij TomBat zorgen we voor een snelle, veilige en betaalbare reparatie van Cowboy-accu’s. Problemen zoals waterschade, slechte verbindingen, defecte balanstransistoren of een accu die diep ontladen is, kunnen in veel gevallen gewoon worden hersteld. Zo bespaar je al snel honderden euro’s en ben je niet afhankelijk van een nieuwe accu via Cowboy.
